Wie liest man EKG-12-Ableitungsergebnisse?

Lesen eines Das Ergebnis einer EKG-12-Ableitung kann zunächst einschüchternd sein. Dennoch ist die Beherrschung dieser Fähigkeit für medizinisches Fachpersonal von entscheidender Bedeutung. Das Verständnis der elektrischen Aktivität des Herzens hilft, lebensbedrohliche Zustände wie Herzrhythmusstörungen und Herzinfarkte zu erkennen.

In diesem Beitrag führen wir Sie durch die wesentlichen Schritte zum Lesen und Analysieren eines 12-Kanal-EKGs. Sie erfahren, wie Sie wichtige Muster und Anomalien erkennen, um Ihre Diagnosefähigkeiten zu verbessern.

Die Komponenten einer EKG-12-Ableitung verstehen

Was sind EKG-Ableitungen und -Elektroden?

Um ein 12-Kanal-EKG vollständig zu verstehen, ist es wichtig, zwischen Ableitungen und Elektroden zu unterscheiden. Elektroden sind kleine leitfähige Pads, die auf der Haut angebracht werden und die elektrische Aktivität des Herzens aufzeichnen. Jede Elektrode nimmt Signale von verschiedenen Teilen des Herzens auf.

Eine Ableitung hingegen ist die grafische Darstellung der von den Elektroden erfassten elektrischen Aktivität. Bei einem 12-Kanal-EKG werden 10 physische Elektroden verwendet, um 12 Ableitungen zu erzeugen. Diese Ableitungen bieten einen umfassenden Überblick über die elektrische Aktivität des Herzens aus verschiedenen Blickwinkeln.

Elektrodenplatzierung und Ableitungskonfiguration

Das 12-Kanal-EKG verwendet 10 Elektroden: vier an den Gliedmaßen und sechs an der Brust. Jede Elektrodenplatzierung ist entscheidend für die genaue Erfassung der elektrischen Signale des Herzens.

Hier werden die Elektroden platziert:

Elektrodenposition	am Körper
V1	4. Interkostalraum, rechter Sternalrand
V2	4. Interkostalraum, linker Sternalrand
V3	Auf halbem Weg zwischen V2 und V4
V4	5. Interkostalraum, Mittelklavikularlinie
V5	Linke vordere Axillarlinie, gleiche Höhe wie V4
V6	Linke mittlere Achsellinie, gleiche Höhe wie V4 und V5
RA	Rechter Arm, Processus styloideus ulnaris
LA	Linker Arm, Processus styloideus ulnaris
LL	Linkes Bein, medialer oder lateraler Malleolus
RL	Rechtes Bein, Innen- oder Außenknöchel

Jede der 12 Ableitungen bietet eine spezifische Sicht auf das Herz. Zum Beispiel:

• Die Ableitungen V1–V2  ermöglichen eine  septale Ansicht  des Herzens.

• Die Ableitungen V3–V4  ermöglichen eine  Ansicht von vorne.

• Die Ableitungen V5–V6  erfassen eine  Seitenansicht.

• Die Ableitungen I, II, III, aVR, aVL und aVF  bieten Ansichten aus verschiedenen Blickwinkeln, einschließlich der unteren, seitlichen und oberen Perspektive.

Diese 12 Ableitungen arbeiten zusammen, um ein vollständiges, detailliertes Bild der elektrischen Aktivität des Herzens zu liefern und Ärzten dabei zu helfen, Anomalien zu erkennen und Erkrankungen zu diagnostizieren.

So lesen und analysieren Sie 12-Kanal-EKG-Ergebnisse

Das Lesen und Interpretieren eines 12-Kanal-EKGs kann eine Herausforderung sein, aber die schrittweise Aufschlüsselung kann es einfacher machen. Lassen Sie uns die wichtigsten Schritte durchgehen, um die Ergebnisse genau zu lesen und zu analysieren.

Schritt 1: Untersuchen Sie die Herzfrequenz

Schauen Sie sich zunächst die Herzfrequenz an. Sie können es berechnen, indem Sie die Zeit zwischen zwei R-Wellen (dem höchsten Punkt des QRS-Komplexes) messen.

• Normaler Sinusrhythmus:  Herzfrequenz zwischen 60 und 100 Schlägen pro Minute (bpm).

• Bradykardie:  Langsame Herzfrequenz (unter 60 Schläge pro Minute).

• Tachykardie:  Schnelle Herzfrequenz (über 100 Schläge pro Minute).

Schritt 2: Überprüfen Sie den Rhythmus

Überprüfen Sie als Nächstes, ob Rhythmusstörungen vorliegen. Schauen Sie sich die Regelmäßigkeit der R-Wellen und den Abstand zwischen ihnen an.

• Regelmäßiger Rhythmus:  Gleicher Abstand zwischen den R-Wellen.

• Unregelmäßiger Rhythmus:  Der Abstand variiert, was auf Arrhythmien hinweisen kann.

• Häufige Arrhythmien:

• Vorhofflimmern:  Unregelmäßiger, schneller Herzschlag ohne ausgeprägte P-Wellen.

• Kammerflimmern:  Chaotische elektrische Aktivität ohne sichtbare P-, QRS- oder T-Wellen.

Schritt 3: Analysieren Sie die P-Wellen, den QRS-Komplex und die T-Wellen

Jede Welle im EKG hat ihre eigene Bedeutung:

• P-Wellen:  Stellt eine atriale Depolarisation (Kontraktion) dar. In normalen EKGs sollte jedem QRS-Komplex eine P-Welle vorausgehen.

• QRS-Komplex:  Zeigt eine ventrikuläre Depolarisation (Kontraktion) an. Ein normaler QRS ist schmal und dauert 0,06 bis 0,12 Sekunden.

• T-Wellen:  Repräsentieren die ventrikuläre Repolarisation (Erholung). T-Wellen sollten aufrecht und glatt sein.

Veränderungen in Form, Größe oder Zeitpunkt dieser Wellen können auf Probleme wie eine Vorhofvergrößerung oder eine ventrikuläre Hypertrophie hinweisen.

Schritt 4: Überprüfen Sie das PR-Intervall, die QRS-Dauer und das QT-Intervall

Diese Intervalle liefern wichtige zeitliche Informationen über das elektrische System des Herzens:

• PR-Intervall:  Misst die Zeit vom Beginn der atrialen Depolarisation bis zum Beginn der ventrikulären Depolarisation. Ein normales PR-Intervall beträgt 0,12 bis 0,20 Sekunden. Längere PR-Intervalle könnten auf einen Herzblock ersten Grades hinweisen.

• QRS-Dauer:  Die Zeit, die die Ventrikel zur Depolarisation benötigen. Wenn sie länger als 0,12 Sekunden dauert, kann dies auf einen Schenkelblock oder eine ventrikuläre Erregungsleitungsverzögerung hinweisen.

• QT-Intervall:  Stellt die Gesamtzeit sowohl für die ventrikuläre Depolarisation als auch für die Repolarisation dar. Das normale QT-Intervall beträgt weniger als 0,44 Sekunden. Ein verlängertes QT-Intervall kann das Risiko von Herzrhythmusstörungen erhöhen.

Schritt 5: Bewerten Sie das ST-Segment und die T-Wellen auf Ischämie oder Infarkt

Konzentrieren Sie sich abschließend auf das ST-Segment und die T-Wellen, da diese Anzeichen einer Ischämie oder eines Myokardinfarkts erkennen lassen können:

• ST-Hebung:  Zeigt eine Myokardverletzung oder einen Myokardinfarkt an. Wenn die ST-Strecke über die Grundlinie angehoben ist, deutet dies häufig auf einen Herzinfarkt hin.

• ST-Depression:  Kann auf eine Ischämie (mangelnde Durchblutung des Herzmuskels) hinweisen.

• T-Wellen-Inversionen:  Wird häufig bei Ischämie beobachtet, bei der die Repolarisation der Ventrikel verzögert oder verändert ist.

Achten Sie besonders auf diese Bereiche, da sie für die Diagnose von Herzerkrankungen von entscheidender Bedeutung sind.

So interpretieren Sie die Wellenform und Amplitude des EKG

Ablenkungen im EKG verstehen

Im EKG stellen Ablenkungen die Richtung elektrischer Impulse dar, die sich durch das Herz bewegen. Eine positive Auslenkung tritt auf, wenn sich die elektrische Aktivität auf eine Leitung zubewegt, während eine negative Auslenkung auftritt, wenn sich die Aktivität von einer Leitung wegbewegt. Die Größe dieser Auslenkungen bzw. die Amplitude gibt Aufschluss über die Stärke der elektrischen Aktivität. Höhere Amplituden deuten auf stärkere elektrische Signale hin, während kleinere Amplituden auf schwächere Signale hinweisen.

Identifizieren der positivsten, negativsten und zweiphasigen Wellen

Jede Ableitung erfasst einen bestimmten Gesichtspunkt der elektrischen Aktivität des Herzens. Die positivste Auslenkung einer Leitung erfolgt, wenn der elektrische Impuls auf sie gerichtet ist. Umgekehrt kommt es zu der stärksten negativen Ablenkung, wenn sich die elektrische Aktivität von der Leitung wegbewegt. Eine zweiphasige Welle, die in Leitungen im rechten Winkel zur elektrischen Bewegung beobachtet wird, ist eine ausgeglichene Ablenkung mit sowohl positiven als auch negativen Komponenten. Das Erkennen dieser Variationen hilft dabei, die Richtung und Stärke der elektrischen Impulse des Herzens genau zu bestimmen.

R-Wellen-Progression und schlechte R-Wellen-Progression

Der Verlauf der R-Welle über die Ableitungen V1 bis V6 ist ein wesentliches Merkmal bei der Interpretation eines EKGs. Bei gesunden Personen beginnt die R-Welle klein in Ableitung V1, wird über V2 und V3 größer und erreicht ihren Höhepunkt in V5 oder V6. Dieser stetige Anstieg wird als normale R-Wellen-Progression bezeichnet. Eine schlechte R-Wellen-Progression, bei der die R-Welle nicht wie erwartet ansteigt oder fehlt, könnte jedoch auf Probleme wie einen vorderen Myokardinfarkt oder einen Linksschenkelblock hinweisen. Die Beobachtung dieses Musters über die Ableitungen hinweg ist für die Diagnose potenzieller Herzprobleme von entscheidender Bedeutung.

Klinische Anwendungen der EKG-Interpretation

Verwendung des EKG zur Diagnose von Herzerkrankungen

Ein 12-Kanal-EKG ist ein leistungsstarkes Hilfsmittel zur Diagnose verschiedener Herzerkrankungen. Es liefert wertvolle Einblicke in die elektrische Aktivität des Herzens und hilft bei der Erkennung von Problemen wie Herzrhythmusstörungen, Herzinfarkten und Herzversagen.

• Arrhythmien : Abnormale Herzrhythmen, wie z. B. Vorhofflimmern, sind durch unregelmäßige Wellenformen sichtbar.

• Myokardinfarkt (MI) : Eine ST-Hebung oder -Senkung weist häufig auf einen Herzinfarkt hin, insbesondere in bestimmten Ableitungen.

• Herzinsuffizienz : Veränderungen im QRS-Komplex und in den T-Wellen können auf eine ventrikuläre Dysfunktion hinweisen.

Integration von EKG-Befunden in die klinische Präsentation

EKG-Ergebnisse allein erzählen nicht immer die ganze Geschichte. Es ist wichtig, neben den EKG-Befunden auch die Symptome eines Patienten zu berücksichtigen. Brustschmerzen in Kombination mit einer ST-Hebung im EKG könnten beispielsweise auf einen Herzinfarkt hinweisen, während ein Patient mit Kurzatmigkeit und abnormalen T-Wellen auf eine Herzinsuffizienz hinweisen könnte.

Bei der Integration von EKG-Befunden:

• Sehen Sie sich an  leitungsspezifische Veränderungen  , um festzustellen, welcher Teil des Herzens betroffen ist.

• Berücksichtigen Sie  klinische Symptome  wie Müdigkeit, Schwindel oder Schmerzen.

• Verwenden Sie  EKG-Muster  , um eine Diagnose zu unterstützen oder auszuschließen und so Behandlungsentscheidungen zu treffen.

In der Praxis helfen EKG-Befunde bei der Lokalisierung des Problems, während Symptome dabei helfen, die Dringlichkeit und den Schweregrad der Erkrankung zu klären.

Abschluss

Das Verständnis der EKG-12-Ableitungsergebnisse ist für die Diagnose von Herzerkrankungen von entscheidender Bedeutung. Regelmäßiges Üben hilft medizinischen Fachkräften und Studenten, ihre EKG-Lesefähigkeiten zu verbessern.

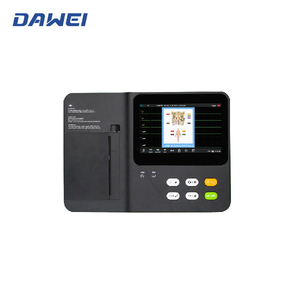

Erkunden Sie für weitere Übungen Ressourcen wie Dawei Medical . Das Sortiment an benutzerfreundlichen Elektrokardiographen von Ihre fortschrittliche Technologie unterstützt eine effektive Diagnose und trägt zu einer besseren Patientenversorgung bei.

FAQs

Wie berechnet man die Herzfrequenz aus einem EKG?

Die Herzfrequenz wird berechnet, indem die Anzahl der RR-Intervalle (der Abstand zwischen zwei R-Wellen) gezählt und 60 durch die dazwischen liegende Zeit in Sekunden geteilt wird.

Was zeigen erhöhte T-Wellen im EKG an?

Erhöhte T-Wellen können auf Hyperkaliämie, frühe Stadien eines Myokardinfarkts oder Perikarditis hinweisen.

Warum ist die ST-Strecke bei der EKG-Interpretation wichtig?

Das ST-Segment hilft bei der Identifizierung von Ischämie oder Infarkt. Eine ST-Hebung weist auf einen möglichen Myokardinfarkt hin, während eine ST-Senkung auf eine Ischämie hindeutet.
