Jak czytać wyniki 12 odprowadzeń EKG?

Czytanie Wynik 12 odprowadzeń EKG może początkowo przestraszyć. Jednak opanowanie tej umiejętności jest niezbędne dla pracowników służby zdrowia. Zrozumienie aktywności elektrycznej serca pomaga wykryć stany zagrażające życiu, takie jak arytmie i zawały serca.

W tym poście przeprowadzimy Cię przez najważniejsze etapy odczytu i analizy 12-odprowadzeniowego EKG. Dowiesz się, jak identyfikować kluczowe wzorce i nieprawidłowości, aby poprawić swoje umiejętności diagnostyczne.

Zrozumienie elementów odprowadzenia EKG 12

Czym są odprowadzenia i elektrody EKG?

Aby w pełni zrozumieć 12-odprowadzeniowe EKG, ważne jest rozróżnienie odprowadzeń i elektrod. Elektrody to małe przewodzące podkładki umieszczane na skórze i rejestrujące aktywność elektryczną serca. Każda elektroda odbiera sygnały z różnych części serca.

Z drugiej strony odprowadzenie jest graficzną reprezentacją aktywności elektrycznej rejestrowanej przez elektrody. W EKG 12-odprowadzeniowym wykorzystuje się 10 elektrod fizycznych do wygenerowania 12 odprowadzeń. Odprowadzenia te zapewniają kompleksowy obraz aktywności elektrycznej serca pod wieloma kątami.

Rozmieszczenie elektrod i konfiguracja odprowadzeń

W 12-odprowadzeniowym EKG wykorzystuje się 10 elektrod: cztery na kończynach i sześć na klatce piersiowej. Każde umiejscowienie elektrod ma kluczowe znaczenie dla dokładnego uchwycenia sygnałów elektrycznych serca.

Oto miejsce umieszczenia elektrod: Lokalizacja

elektrod	na ciele
V1	IV przestrzeń międzyżebrowa, prawy brzeg mostka
V2	IV przestrzeń międzyżebrowa, lewy brzeg mostka
V3	W połowie drogi pomiędzy V2 i V4
V4	V przestrzeń międzyżebrowa, linia środkowo-obojczykowa
V5	Lewa przednia linia pachowa, na tym samym poziomie co V4
V6	Lewa linia pachowa środkowa, na tym samym poziomie co V4 i V5
RA	Prawe ramię, wyrostek styloidalny łokciowy
LA	Lewe ramię, wyrostek styloidalny łokciowy
LL	Lewa noga, kostka przyśrodkowa lub boczna
RL	Prawa noga, kostka przyśrodkowa lub boczna

Każde z 12 odprowadzeń oferuje specyficzny widok serca. Na przykład:

• Odprowadzenia V1-V2  dają  widok przegrodowy  serca.

• Odprowadzenia V3-V4  zapewniają  widok z przodu.

• Odprowadzenia V5-V6  przedstawiają  widok z boku.

• Odprowadzenia I, II, III, aVR, aVL i aVF  dają widoki pod różnymi kątami, w tym z perspektywy dolnej, bocznej i górnej.

Te 12 odprowadzeń współpracuje ze sobą, zapewniając pełny, szczegółowy obraz aktywności elektrycznej serca, pomagając pracownikom służby zdrowia wykrywać nieprawidłowości i diagnozować schorzenia.

Jak czytać i analizować wyniki 12 odprowadzeń EKG

Odczytanie i interpretacja 12-odprowadzeniowego EKG może być wyzwaniem, ale rozbicie go krok po kroku może sprawić, że będzie łatwiejsze w zarządzaniu. Przejdźmy przez główne kroki, aby dokładnie odczytać i przeanalizować wyniki.

Krok 1: Zbadaj tętno

Na początek spójrz na tętno. Można go obliczyć mierząc czas pomiędzy dwoma załamkami R (najwyższy punkt zespołu QRS).

• Normalny rytm zatokowy:  tętno pomiędzy 60-100 uderzeń na minutę (bpm).

• Bradykardia:  wolne tętno (poniżej 60 uderzeń na minutę).

• Tachykardia:  szybkie tętno (powyżej 100 uderzeń na minutę).

Krok 2: Sprawdź rytm

Następnie sprawdź, czy nie występują zaburzenia rytmu. Przyjrzyj się regularności załamków R i odstępom między nimi.

• Rytm regularny:  równe odstępy między załamkami R.

• Nieregularny rytm:  Odstępy są różne, co może wskazywać na arytmię.

• Częste arytmie:

• Migotanie przedsionków:  nieregularne, szybkie tętno bez wyraźnych załamków P.

• Migotanie komór:  Chaotyczna aktywność elektryczna, bez widocznych załamków P, QRS i T.

Krok 3: Przeanalizuj załamki P, zespół QRS i załamki T

Każda fala w EKG ma swoje znaczenie:

• Fale P:  Reprezentują depolaryzację (skurcz) przedsionków. W prawidłowym EKG załamek P powinien poprzedzać każdy zespół QRS.

• Zespół QRS:  wskazuje na depolaryzację (skurcz) komór. Normalny zespół QRS jest wąski i trwa od 0,06 do 0,12 sekundy.

• Załamki T:  reprezentują repolaryzację komór (regenerację). Załamki T powinny być pionowe i gładkie.

Zmiany kształtu, wielkości lub czasu występowania tych fal mogą wskazywać na problemy, takie jak powiększenie przedsionków lub przerost komór.

Krok 4: Przejrzyj odstęp PR, czas trwania zespołu QRS i odstęp QT

Te interwały dostarczają ważnych informacji o synchronizacji układu elektrycznego serca:

• Odstęp PR:  Mierzy czas od początku depolaryzacji przedsionków do początku depolaryzacji komór. Normalny odstęp PR wynosi od 0,12 do 0,20 sekundy. Wydłużone odstępy PR mogą wskazywać na blok serca pierwszego stopnia.

• Czas trwania QRS:  Czas potrzebny na depolaryzację komór. Jeśli jest dłuższy niż 0,12 sekundy, może to sugerować blok odnogi pęczka Hisa lub opóźnienie przewodzenia komorowego.

• Odstęp QT:  reprezentuje całkowity czas depolaryzacji i repolaryzacji komór. Normalny odstęp QT jest krótszy niż 0,44 sekundy. Wydłużony odstęp QT może zwiększać ryzyko arytmii.

Krok 5: Ocena odcinka ST i załamków T pod kątem niedokrwienia lub zawału

Na koniec skup się na odcinku ST i załamkach T, ponieważ mogą one ujawnić oznaki niedokrwienia lub zawału mięśnia sercowego:

• Uniesienie odcinka ST:  wskazuje na uszkodzenie lub zawał mięśnia sercowego. Jeśli odcinek ST jest podwyższony powyżej linii podstawowej, często sugeruje to zawał serca.

• Depresja ST:  Może wskazywać na niedokrwienie (brak dopływu krwi do mięśnia sercowego).

• Odwrócenie załamka T:  Często obserwowane w niedokrwieniu, gdy repolaryzacja komór jest opóźniona lub zmieniona.

Zwróć szczególną uwagę na te obszary, ponieważ mają one kluczowe znaczenie w diagnozowaniu chorób serca.

Jak interpretować kształty i amplitudę fali EKG

Zrozumienie ugięcia w EKG

Na zapisie EKG odchylenia reprezentują kierunek impulsów elektrycznych przemieszczających się przez serce. Dodatnie odchylenie występuje, gdy aktywność elektryczna przemieszcza się w stronę elektrody, natomiast ujemne odchylenie ma miejsce, gdy aktywność elektryczna oddala się od elektrody. Wielkość tych odchyleń lub amplituda wskazuje siłę aktywności elektrycznej. Wyższe amplitudy sugerują silniejsze sygnały elektryczne, podczas gdy mniejsze amplitudy wskazują na słabsze sygnały.

Identyfikacja fal najbardziej pozytywnych, najbardziej negatywnych i dwufazowych

Każde odprowadzenie przedstawia konkretny punkt widzenia na aktywność elektryczną serca. Najbardziej dodatnie odchylenie przewodu występuje, gdy impuls elektryczny jest skierowany w jego stronę. I odwrotnie, najbardziej ujemne odchylenie ma miejsce, gdy aktywność elektryczna oddala się od przewodu. Fala dwufazowa, widoczna w odprowadzeniach ustawionych pod kątem prostym do ruchu elektrycznego, jest zrównoważonym odchyleniem, zawierającym zarówno składowe dodatnie, jak i ujemne. Rozpoznanie tych zmian pomaga określić kierunek i siłę impulsów elektrycznych serca.

Progresja załamka R i słaba progresja załamka R

Progresja załamka R w odprowadzeniach V1 do V6 jest istotną cechą interpretacji EKG. U zdrowych osób załamek R zaczyna się od małego w odprowadzeniu V1, zwiększa się w V2 i V3 i osiąga szczyt w V5 lub V6. Ten stały wzrost nazywany jest normalnym postępem załamka R. Jednakże słaba progresja załamka R, gdy załamek R nie wzrasta zgodnie z oczekiwaniami lub jest nieobecny, może wskazywać na takie problemy, jak zawał przedniego mięśnia sercowego lub blok lewej odnogi pęczka Hisa. Obserwacja tego wzoru na odprowadzeniach ma kluczowe znaczenie w diagnozowaniu potencjalnych problemów z sercem.

Kliniczne zastosowania interpretacji EKG

Jak używać EKG do diagnozowania chorób serca

12-odprowadzeniowe EKG jest potężnym narzędziem do diagnozowania różnych chorób serca. Dostarcza cennych informacji na temat aktywności elektrycznej serca, pomagając wykryć takie problemy, jak arytmie, zawały serca i niewydolność serca.

• Arytmie : nieprawidłowe rytmy serca, takie jak migotanie przedsionków, są widoczne w postaci nieregularnych przebiegów.

• Zawał mięśnia sercowego (MI) : uniesienie lub obniżenie odcinka ST często sygnalizuje zawał serca, zwłaszcza w określonych odprowadzeniach.

• Niewydolność serca : Zmiany w zespole QRS i załamkach T mogą wskazywać na dysfunkcję komór.

Integracja wyników EKG z prezentacją kliniczną

Same wyniki EKG nie zawsze mówią wszystko. Ważne jest, aby wziąć pod uwagę objawy pacjenta wraz z wynikami badania EKG. Na przykład ból w klatce piersiowej w połączeniu z uniesieniem odcinka ST w zapisie EKG może wskazywać na zawał serca, podczas gdy u pacjenta z dusznością i nieprawidłowymi załamkami T może sugerować niewydolność serca.

Integrując wyniki EKG:

• Przyjrzyj się  zmianom charakterystycznym dla odprowadzenia  , aby określić, która część serca jest dotknięta.

• Weź pod uwagę  objawy kliniczne  , takie jak zmęczenie, zawroty głowy lub ból.

• Użyj  wzorców EKG  , aby potwierdzić lub wykluczyć diagnozę, podejmując decyzje dotyczące leczenia.

W praktyce wyniki EKG pomagają określić, gdzie leży problem, a objawy pomagają wyjaśnić pilność i ciężkość stanu.

Wniosek

Zrozumienie wyników 12 odprowadzeń EKG jest niezbędne do diagnozowania chorób serca. Regularna praktyka pomaga pracownikom służby zdrowia i studentom doskonalić umiejętności czytania EKG.

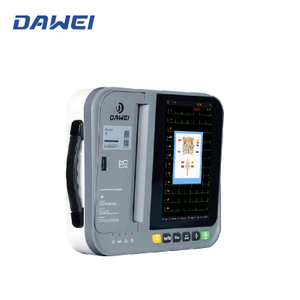

Aby uzyskać dalszą praktykę, przejrzyj zasoby takie jak Dawei Medical . Gama łatwych w obsłudze elektrokardiografów Ich zaawansowana technologia wspiera skuteczną diagnostykę, przyczyniając się do lepszej opieki nad pacjentem.

Często zadawane pytania

Jak obliczyć tętno na podstawie EKG?

Tętno oblicza się, zliczając liczbę interwałów RR (odległość między dwoma załamkami R) i dzieląc 60 przez czas w sekundach między nimi.

Co oznaczają podwyższone załamki T w EKG?

Podwyższone załamki T mogą sugerować hiperkaliemię, wczesne stadia zawału mięśnia sercowego lub zapalenie osierdzia.

Dlaczego odcinek ST jest ważny w interpretacji EKG?

Odcinek ST pomaga zidentyfikować niedokrwienie lub zawał. Uniesienie ST wskazuje na możliwy zawał mięśnia sercowego, natomiast obniżenie ST sugeruje niedokrwienie.
